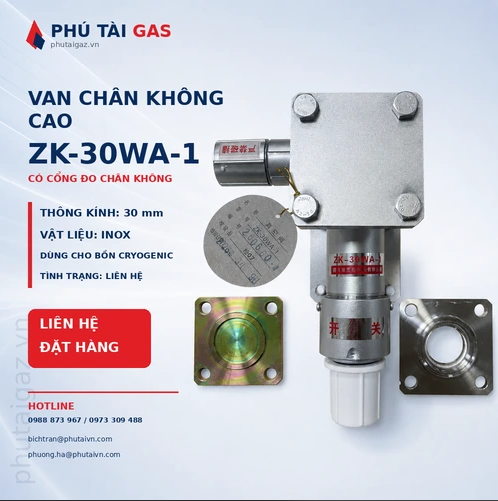

Van chân không cao ZK-30WA-1 có cổng đo chân không

• Trong bồn chứa chất lỏng lạnh sâu, lớp chân không giữa vỏ trong và vỏ ngoài có vai trò hạn chế truyền nhiệt và giảm tổn thất bay hơi. Khi cần chế tạo, phục hồi hoặc kiểm tra lớp chân không, hệ thống cần một điểm kết nối đủ kín để nối bơm hút, cô lập khoang và theo dõi mức chân không. ZK-30WA-1 được thiết kế cho nhiệm vụ này.
• Ký hiệu ZK là dòng van chân không; số 30 thể hiện thông kính 30 mm; hậu tố WA chỉ cấu hình có bộ phận lắp ống đo chân không; hậu tố -1 thuộc nhóm van chân không cao. Sản phẩm phù hợp cho bồn LOX, LN2, LAr, LCO2, LNG hoặc thiết bị chân không tương tự khi cấu hình, vật liệu, mối hàn và quy trình thử kín được xác nhận theo đúng hồ sơ thiết bị.

1. GIỚI THIỆU SẢN PHẨM

Điểm nổi bật

• Tích hợp vị trí lắp ống đo chân không, thuận lợi cho đo kiểm trong quá trình hút và bảo dưỡng.
• Có thể cô lập khoang chân không khi tháo hoặc thay ống đo, hạn chế không khí đi vào bồn khi cấu hình tự làm kín hoạt động đúng.
• Thân, trục, ống xếp và chi tiết kết nối của dòng sản phẩm được công bố bằng inox 1Cr18Ni9Ti, có khả năng hàn và chống ăn mòn tốt.
• Dòng van được kiểm tra bằng thiết bị dò rò heli trong quá trình chế tạo; độ rò công bố cho dòng sản phẩm nhỏ hơn 1 x 10^-9 Pa.m3/s.
• Tay vận hành trực quan với vị trí mở/đóng, thuận lợi cho công tác phục hồi chân không và kiểm tra định kỳ.

Ứng dụng đề xuất

• Điểm hút chân không của bồn chứa LOX, LN2, LAr, LCO2 hoặc LNG.
• Khoang chân không cách nhiệt của xe bồn, ISO tank và thiết bị cryogenic hai lớp vỏ.
• Hệ thống phục hồi chân không sau sửa chữa, thay van, thay cảm biến hoặc xử lý mối hàn.
• Thiết bị công nghiệp và phòng thử nghiệm cần van cô lập chân không có cổng lắp ống đo.

Lưu ý kỹ thuật: Dải -50 đến +120 °C được nguồn thương mại công bố là điều kiện làm việc môi trường của dòng van; không được hiểu là van tiếp xúc trực tiếp với chất lỏng cryogenic ở -196 °C. Mọi ứng dụng phải được đối chiếu bản vẽ và hướng dẫn của nhà sản xuất.

2.THÔNG SỐ KỸ THUẬT THAM CHIẾU

• Phạm vi xác minh: Thông số trên là dữ liệu tham chiếu của dòng ZK và model ZK-30WA-1. Trước khi chào hàng hoặc hàn lên bồn, cần xác nhận bản vẽ kích thước, dạng mặt bích, vật liệu seat, ống đo đi kèm, chứng chỉ thử rò và phạm vi nhiệt độ của đúng lô hàng.

3.CẤU TẠO, NGUYÊN LÝ VÀ GIÁ TRỊ SỬ DỤNG

Ý nghĩa ký hiệu model

Nguyên lý làm việc

• Khi mở van, khoang chân không của bồn được nối với hệ thống bơm hút qua đường thông của van. Người vận hành có thể theo dõi áp suất bằng ống đo chân không lắp tại cụm WA. Khi đạt mức yêu cầu, van được đóng để cô lập khoang với hệ thống bơm. Cấu hình ống đo có thể tháo rời và được nguồn nhà sản xuất mô tả có cơ cấu tự làm kín, giúp duy trì trạng thái chân không trong quá trình thay ống đo khi cơ cấu còn nguyên vẹn.
• Hiệu quả thực tế phụ thuộc không chỉ vào van mà còn vào độ kín mối hàn, gioăng/mặt bích, cảm biến, đường ống hút, vật liệu cách nhiệt, mức khí thoát ra từ bề mặt và tình trạng toàn bộ áo chân không. Van mới không tự khắc phục được rò thẩm thấu hoặc suy giảm chân không ở vị trí khác.

Lợi ích trong bảo dưỡng bồn cryogenic

• Tạo điểm kết nối có kiểm soát cho bơm sơ cấp, booster và thiết bị đo chân không.
• Hỗ trợ cô lập khoang sau khi hoàn tất hút, thử tăng áp suất theo thời gian và nghiệm thu.
• Thuận lợi hơn khi cần kiểm tra hoặc thay ống đo mà không chủ động phá chân không toàn bộ khoang.
• Kết cấu inox hỗ trợ hàn và làm việc trong môi trường công nghiệp có biến động nhiệt độ.
• Giúp chuẩn hóa điểm bảo dưỡng cho hồ sơ thiết bị, quy trình kiểm tra và truy xuất phụ tùng.

Phân biệt với van công nghệ

• Không nhầm công dụng: ZK-30WA-1 được dùng trên khoang chân không cách nhiệt. Không sử dụng thay van cấp/xả LOX, LN2, LAr, LCO2 hoặc LNG; cũng không dùng làm van an toàn hay van chịu áp của bình trong nếu chưa có xác nhận thiết kế riêng.

4.LỰA CHỌN, LẮP ĐẶT VÀ BẢO DƯỠNG

• Checklist trước khi đặt hàng
• Xác nhận model đầy đủ ZK-30WA-1 và mục đích dùng cho khoang chân không bồn/xe bồn.
• Cung cấp bản vẽ hoặc ảnh kích thước mặt bích, vị trí bulông, chiều dày và hướng lắp hiện hữu.
• Xác nhận ống đo chân không có nằm trong phạm vi cung cấp hay chỉ có cổng lắp ống đo.
• Yêu cầu vật liệu thân, ống xếp, seat, gioăng và chứng chỉ thử rò heli của lô hàng.
• Nêu mức chân không yêu cầu, loại bơm, đường kính ống hút và phương pháp nghiệm thu.
• Xác nhận bồn dùng cho LOX, LN2, LAr, LCO2, LNG hoặc môi chất khác để áp dụng yêu cầu an toàn phù hợp.

Nguyên tắc lắp đặt

• Cô lập thiết bị, xả áp, đưa về nhiệt độ an toàn và thực hiện giấy phép công việc trước khi tháo van cũ.
• Đo kiểm điểm cảm biến và toàn bộ đường hút để phân biệt van hỏng, cảm biến hỏng, rò mối hàn hoặc khí thoát ra từ vật liệu cách nhiệt.
• Nếu hàn TIG, sử dụng WPS/PQR phù hợp; bảo vệ ống xếp, seat và vùng làm kín khỏi nhiệt hàn, xỉ và biến dạng.
• Giữ bề mặt chân không sạch, khô; không dùng dầu mỡ hoặc vật liệu tạo khí thoát ra ngoài danh mục được phê duyệt.
• Sau lắp đặt, thử kín bằng heli theo tiêu chí dự án, hút chân không theo từng cấp và thực hiện thử tăng áp suất theo thời gian trước nghiệm thu.
• Khóa vị trí vận hành, gắn nhãn và cập nhật bản vẽ hoàn công, biên bản thử kín, số seri/tem của van và ống đo.

Kiểm tra và bảo dưỡng

• Theo dõi xu hướng áp suất chân không, tốc độ tăng áp và mức bay hơi của bồn thay vì chỉ xem một giá trị tức thời.
• Kiểm tra cơ cấu mở/đóng, nắp bảo vệ, bulông, mối hàn, mặt bích và dấu hiệu ăn mòn hoặc va đập.
• Định kỳ đối chiếu ống đo với thiết bị chuẩn; cảm biến sai lệch có thể làm kết luận nhầm rằng khoang chân không không đạt.
• Không tự ý tháo ống đo hoặc mở van khi chưa đánh giá nguy cơ không khí/ẩm đi vào khoang.
• Chỉ thay seal, ống xếp hoặc phụ tùng bằng cấu hình có truy xuất và phù hợp mức chân không yêu cầu.
• An toàn: Suy giảm chân không có thể làm tăng truyền nhiệt, tăng bay hơi và áp suất trong bình trong. Mọi sửa chữa phải do đơn vị có năng lực thực hiện theo hồ sơ bồn, quy trình LOTO, làm sạch, kiểm tra khí và phương án ứng cứu của cơ sở.
