1. Giới thiệu sản phẩm

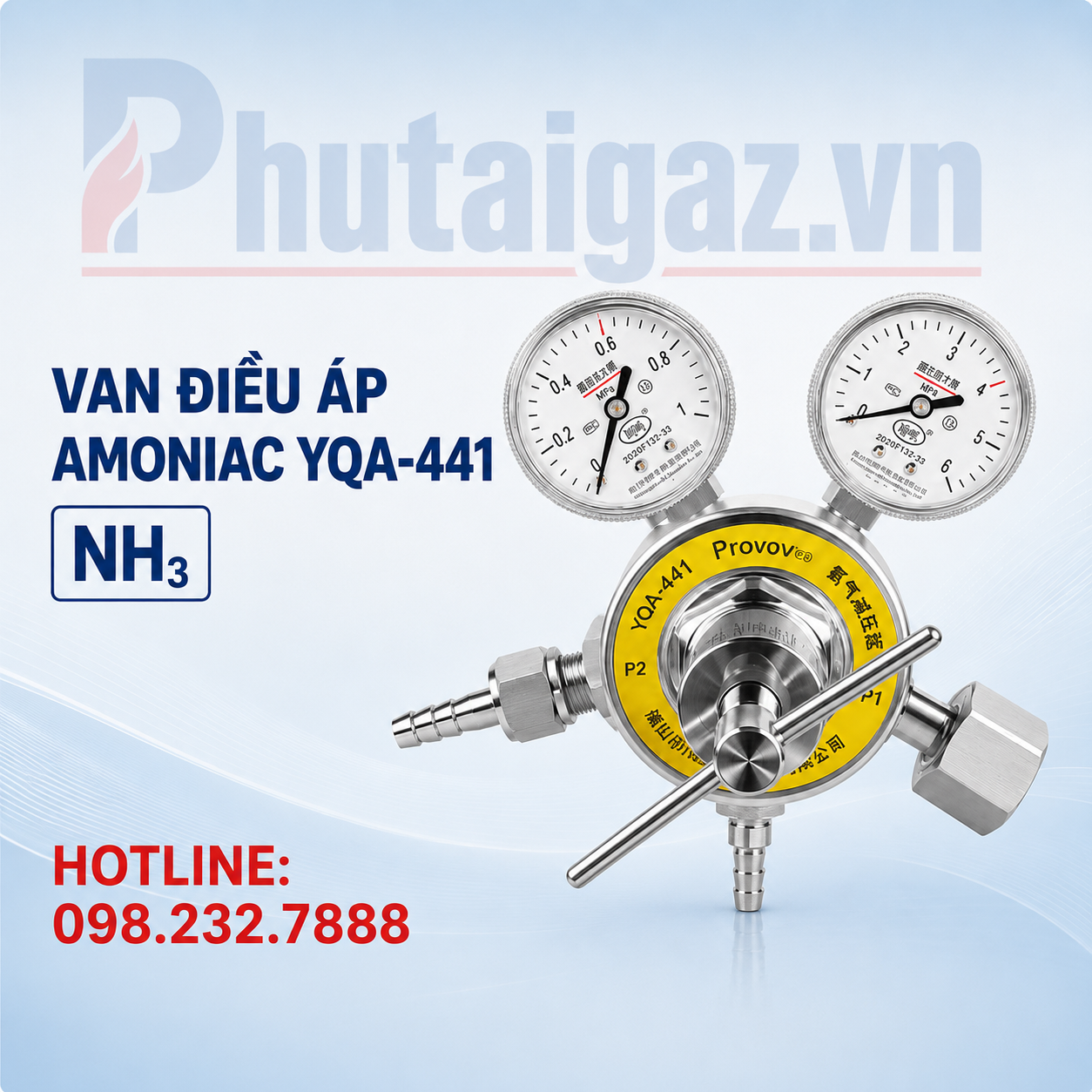

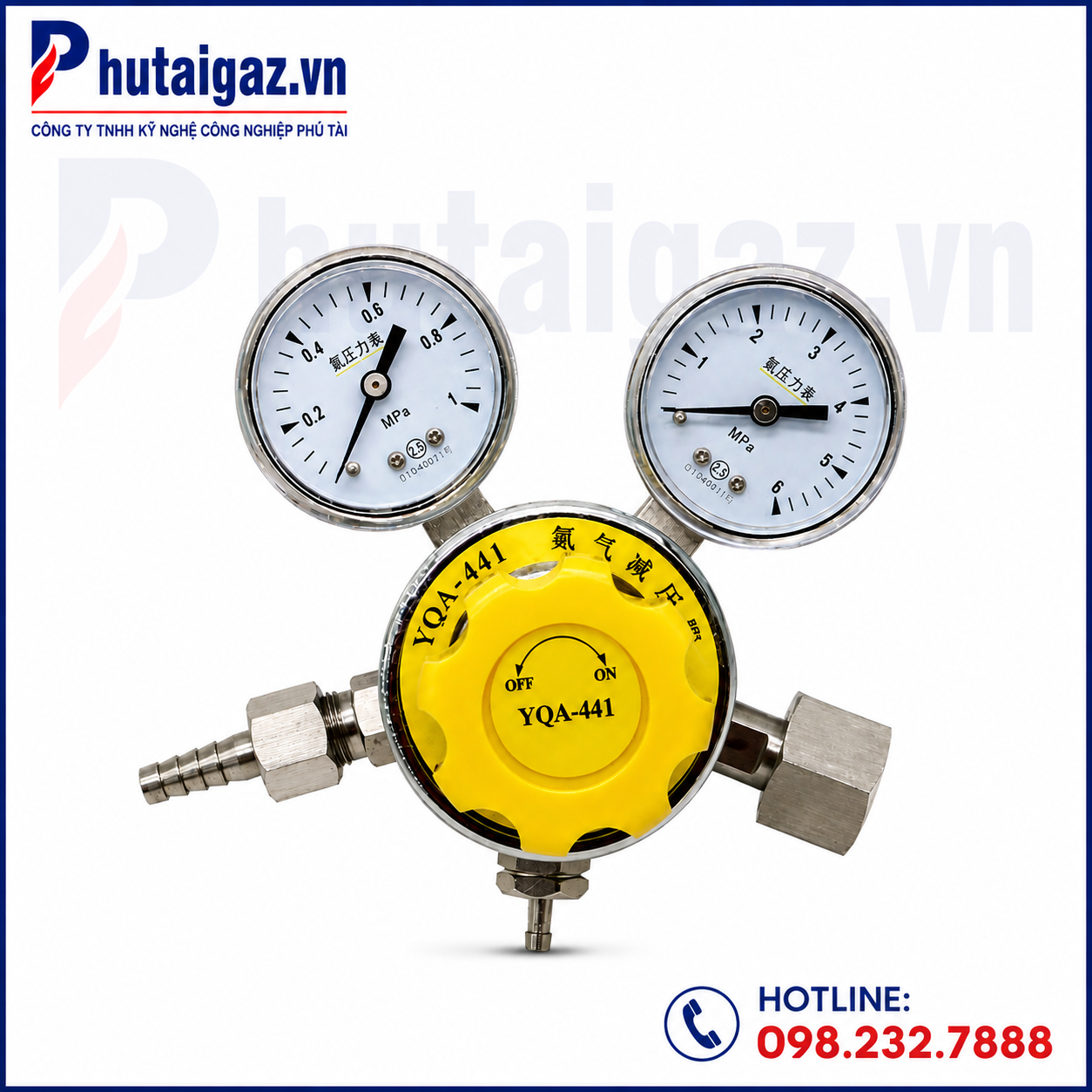

Van điều áp Amoniac NH₃ YQA-441 là thiết bị giảm áp cơ học dùng để tiếp nhận nguồn Amoniac dạng khí có áp suất cao và điều chỉnh xuống dải áp suất làm việc ổn định từ 0,2 đến 0,6 MPa. Sản phẩm tích hợp hai đồng hồ, cho phép người vận hành theo dõi riêng áp suất nguồn và áp suất sau điều chỉnh ngay tại vị trí sử dụng.

Với áp suất đầu vào tối đa 3 MPa, thang đo đầu vào 0-6 MPa và thang đo đầu ra 0-1 MPa, YQA-441 phù hợp cho các hệ thống NH₃ cần mức áp thấp đến trung bình. Kết nối G1/2 ở đầu vào và M16 x 1,5 ở đầu ra có thể tùy chỉnh theo yêu cầu lắp đặt thực tế.

2. Thông số kỹ thuật

Ghi chú: 1 MPa = 10 bar. Thông số trên được trình bày theo dữ liệu sản phẩm do khách hàng cung cấp.

3. Tính năng nổi bật

1. Điều chỉnh áp suất NH₃ trong dải làm việc rõ ràng: cơ cấu điều chỉnh cho phép thiết lập áp suất đầu ra từ 0,2 đến 0,6 MPa, phù hợp với nhiều thiết bị sử dụng Amoniac ở áp suất thấp đến trung bình.
2. Theo dõi đồng thời áp vào và áp ra: đồng hồ 0-6 MPa giúp kiểm soát áp suất nguồn; đồng hồ 0-1 MPa giúp quan sát trực tiếp áp suất cấp cho thiết bị phía sau.
3. Điều chỉnh thuận tiện: tay chỉnh dạng chữ T hỗ trợ thao tác tăng hoặc giảm áp từ từ, đồng thời giúp người vận hành quan sát thay đổi trên đồng hồ đầu ra.
4. Kết nối linh hoạt: đầu vào G1/2 và đầu ra M16 x 1,5 có thể tùy chỉnh, thuận tiện khi cần đồng bộ với van chai, ống mềm, đường ống hoặc thiết bị hiện hữu.
5. Bố trí nhỏ gọn tại điểm sử dụng: hai đồng hồ, thân điều áp và các đầu nối được tích hợp thành một cụm, phù hợp cho trạm cấp khí cục bộ hoặc lắp trực tiếp trên nguồn khí theo cấu hình được phê duyệt.

4. Ưu điểm của van điều áp YQA-441

6. Dải áp suất đầu ra 2-6 bar dễ lựa chọn cho nhiều nhu cầu cấp NH₃.
7. Hai đồng hồ tách biệt giúp kiểm tra nhanh tình trạng nguồn và áp suất sử dụng.
8. Thang đồng hồ lớn hơn dải làm việc, thuận tiện theo dõi trong vận hành.
9. Kết cấu cơ học trực quan, thao tác điều chỉnh đơn giản khi được lắp đặt đúng.
10. Có thể tùy chỉnh chuẩn kết nối để giảm nhu cầu dùng đầu chuyển đổi trung gian.
11. Phù hợp cho thay thế, bảo trì hoặc lắp mới các cụm điều áp Amoniac quy mô cục bộ.

5. Ứng dụng của sản phẩm

YQA-441 có thể được lựa chọn cho các hệ thống sử dụng Amoniac dạng khí trong phạm vi áp suất thiết kế, bao gồm:

12. Hệ thống lạnh công nghiệp sử dụng NH₃ tại kho lạnh, nhà máy chế biến thực phẩm và dây chuyền cấp đông.
13. Điểm cấp Amoniac dạng khí cho thiết bị công nghệ hoặc cụm xử lý hóa chất.
14. Trạm điều áp cục bộ, tủ khí hoặc cụm van đặt gần thiết bị tiêu thụ.
15. Hệ thống thử nghiệm, hiệu chỉnh hoặc nghiên cứu có sử dụng NH₃ với cấu hình vật liệu tương thích.
16. Thay thế bộ điều áp cũ trong hệ thống hiện hữu sau khi kiểm tra chuẩn ren, lưu lượng và điều kiện vận hành.

6. Hướng dẫn lựa chọn cấu hình

17. Xác nhận nguồn NH₃ là pha khí; không mặc nhiên dùng thiết bị này cho Amoniac lỏng.
18. Kiểm tra áp suất nguồn thực tế, bảo đảm không vượt quá 3 MPa.
19. Xác định áp suất làm việc yêu cầu nằm trong dải 0,2-0,6 MPa.
20. Đối chiếu chuẩn ren đầu vào G1/2 và đầu ra M16 x 1,5; đặt cấu hình tùy chỉnh nếu hệ thống dùng chuẩn khác.
21. Xác nhận lưu lượng yêu cầu, kích thước đường ống, vật liệu chi tiết tiếp xúc khí và loại gioăng kín tương thích với NH₃.
22. Kiểm tra điều kiện môi trường, vị trí lắp đặt và yêu cầu về van khóa, van một chiều, van an toàn hoặc thiết bị phát hiện rò rỉ của hệ thống.

7. Lưu ý an toàn khi sử dụng Amoniac

23. Chỉ dùng van cho đúng loại khí và đúng cấu hình vật liệu đã được xác nhận tương thích với Amoniac.
24. Không sử dụng vượt quá áp suất đầu vào tối đa 3 MPa hoặc ngoài dải áp suất đầu ra quy định.
25. Trước khi mở nguồn khí, đưa tay chỉnh về trạng thái giảm áp; sau đó mở van từ từ và quan sát đồng hồ.
26. Kiểm tra rò rỉ bằng phương pháp và thiết bị phù hợp cho NH₃; tuyệt đối không dùng ngọn lửa.
27. Không tự ý sửa chữa, thay đồng hồ, thay gioăng hoặc tháo cụm điều áp khi hệ thống còn áp suất.
28. Bố trí thông gió, cảnh báo rò rỉ, phương tiện bảo vệ cá nhân và quy trình ứng phó sự cố theo đánh giá rủi ro của cơ sở.
29. Ngừng sử dụng khi đồng hồ hư hỏng, kim không về vị trí ban đầu, thân van ăn mòn, kết nối rò rỉ hoặc áp suất đầu ra không ổn định
