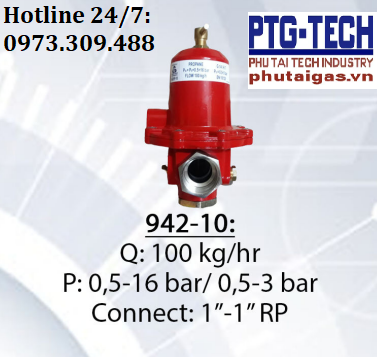

Van giảm áp cấp 1 LPG model 942HP-10, P1max 16bar, P2max 3bar, connect 1"- 1’’NPT

THÔNG SỐ KỸ THUẬT:

Tên sản phẩm: Van giảm áp cấp 1 LPG model 942HP-10, P1max 16bar, P2max 3bar, connect 1"- 1’’NPT
Tình trạng: Còn hàng
Mã số: 942HP-10
Công suất: 100kg/h
Áp suất đầu vào: 0.5 - 16 bar
Áp suất đầu ra: 0.5 - 3 bar
Kết nối: 1”- 1” NPT
Xuất xứ: Cavagna – Italy

Hotline: 0988873967

Hoặc qua:

Chi tiết

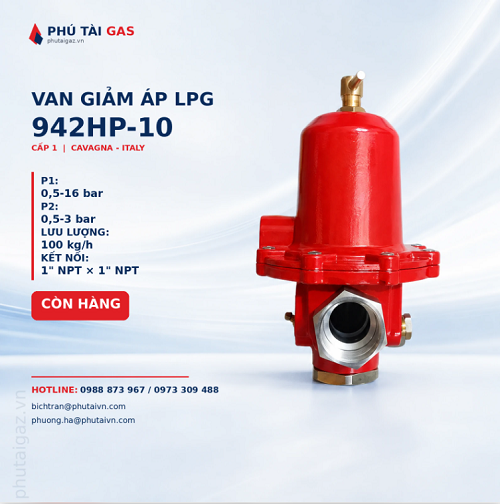

Van giảm áp LPG Cavagna 942HP-10 - cấp 1 lưu lượng đến 100 kg/h

Van giảm áp LPG Cavagna 942HP-10 là tên thương mại dùng cho cấu hình van điều áp cao áp Type 942. Thiết bị có thể làm van cấp 1 trong hệ propane/LPG công nghiệp: nhận khí từ bồn hoặc tuyến cấp, giảm xuống dải trung gian 0,5–3 bar để cấp cho van điều áp cấp 2 hoặc tải đã được thiết kế cho mức áp này.
Catalogue Gamma Italia 2025 công bố part number 94-1-290-0055 với P1 1–16 bar, P2 0,5–3 bar, lưu lượng tối đa 100 kg LPG/h, hai đầu ren trong Rp 1 ISO 7 và 2 đồng hồ. Tay chỉnh chữ T cho phép hiệu chỉnh P2 trong phạm vi quy định.

1.Giới thiệu sản phẩm

Ưu điểm nổi bật

Lưu lượng công nghiệp: Mức tối đa 100 kg/h đáp ứng nhiều trạm LPG, cụm hóa hơi và hệ thống gia nhiệt.
Điều chỉnh linh hoạt: P2 cài đặt trong dải 0,5–3 bar bằng tay chỉnh chữ T, phù hợp nhiều mức áp trung gian.
Theo dõi hai cấp áp: Cấu hình part number 94-1-290-0055 được catalogue ghi 2 đồng hồ để theo dõi áp suất vào và ra.

Ứng dụng tiêu biểu

Van điều áp cấp 1 của trạm bồn LPG và cụm hóa hơi công nghiệp.
Đường cấp propane cho lò hơi, lò sấy, đầu đốt, máy gia nhiệt và các nhà máy công nghiệp.

2. Thông số kỹ thuật đã chuẩn hóa

HẠNG MỤC	THÔNG SỐ / DIỄN GIẢI
Tên sản phẩm	Van giảm áp cấp 1 LPG Cavagna 942HP-10
Tên thương mại	942HP-10 - cần đối chiếu với tem hàng thực tế
Type theo catalogue	Type 942
Part number đối chiếu	94-1-290-0055 cho cấu hình Rp 1 ISO 7 × Rp 1 ISO 7, 100 kg/h, 2 đồng hồ
Thương hiệu	Cavagna Group
Tình trạng	Còn hàng
Kiểu điều áp	Tác động trực tiếp, áp suất cao, điều chỉnh bằng tay chữ T
Vị trí sử dụng	Cấp điều áp thứ nhất; lắp trước van điều áp cấp 2
Môi chất	Propane / LPG; bài viết ưu tiên ứng dụng pha hơi, trạng thái khác phải được hãng xác nhận
Áp suất đầu vào P1	1–16 bar theo Gamma Italia 2025; không công bố 0,5–16 bar cho cấu hình này
Áp suất đầu ra P2	Điều chỉnh 0,5–3 bar
Lưu lượng	Tối đa 100 kg LPG/h; phụ thuộc P1, P2, nhiệt độ và độ sụt áp cho phép
Kết nối	Ren trong 1" đầu vào × ren trong 1" đầu ra
Chuẩn ren	Catalogue chính thức ghi Rp 1 ISO 7 ở cả đầu vào và đầu ra; mô tả NPT chỉ dùng khi tem/bản vẽ lô hàng xác nhận
Đồng hồ	2 đồng hồ theo part number 94-1-290-0055
Bảo vệ quá áp	Trang catalogue Type 942 không công bố PRV tích hợp; phải thiết kế bảo vệ độc lập phù hợp
Vật liệu	Xác nhận theo datasheet và CO/CQ của đúng part number; không suy đoán chỉ từ hình ảnh
Xuất xứ	Italy theo thông tin thương mại; xác nhận bằng tem và CO/CQ lô hàng

CÁCH HIỂU ĐÚNG ÁP SUẤT ĐẦU VÀO

Catalogue Gamma Italia 2025 ghi P1 = 1–16 bar cho part number 94-1-290-0055. Trong vận hành, P1 vẫn phải cao hơn P2 với dự phòng chênh áp đủ để van điều chỉnh ổn định; mức dự phòng cụ thể cần xác định theo lưu lượng, đường ống và dữ liệu hãng.

HIỆU CHỈNH CHUẨN REN

Không nên công bố chắc chắn NPT chỉ dựa vào mô tả bán hàng. Ren NPT và Rp đều là ren ống nhưng khác hình học làm kín. Trước khi giao hàng hoặc lắp đặt phải kiểm tra tem, part number, bản vẽ, dưỡng ren và phụ kiện đi kèm.

3. Cấu tạo, nguyên lý và phạm vi sử dụng

Nguyên lý làm việc

Tay chỉnh nén lò xo điều khiển để tạo lực đặt lên màng. Khi áp suất đầu ra thấp hơn giá trị cài đặt, cơ cấu van mở để tăng lưu lượng LPG. Khi P2 tăng, lực phản hồi lên màng thắng dần lực lò xo và làm van đóng bớt. Trạng thái cân bằng này giúp duy trì áp suất trung gian cho van cấp 2 hoặc tải phía sau.
Các bộ phận chính nhìn thấy trên thiết bị
Tay chỉnh chữ T bằng kim loại ở phía trên.
Nắp lò xo màu đỏ và cụm màng tròn ghép bằng nhiều bulông.
Thân van có đầu vào, đầu ra và mũi tên chỉ chiều dòng chảy.
Cổng vent của buồng màng, cần hướng đến vị trí an toàn và tránh nước xâm nhập.

4. Hướng dẫn lựa chọn, lắp đặt và an toàn LPG

Dữ liệu cần xác nhận trước khi đặt hàng
Part number, ảnh tem, xuất xứ, CO/CQ, môi chất và nhiệt độ vận hành.
P1 nhỏ nhất/lớn nhất, P2 yêu cầu và lưu lượng thiết kế theo kg/h.
Chuẩn ren Rp hay NPT, hướng dòng, kích thước phụ kiện và cổng đồng hồ.
Yêu cầu lọc gas, van chặn, bảo vệ quá áp, vent, báo rò và dừng khẩn cấp.

Trình tự lắp đặt đề xuất

Đối chiếu và cô lập: Kiểm tra tem, P1/P2, lưu lượng, chiều dòng; khóa nguồn, xả áp an toàn và áp dụng giấy phép công việc.
Làm sạch đường ống: Loại bỏ bụi, rỉ, phoi và cặn hàn; lắp lọc gas phù hợp trước van.
Lắp ren và vent: Dùng đúng phụ kiện Rp/NPT, vật liệu làm kín tương thích; giữ vent thông thoáng và hướng đến vị trí an toàn.
Cấp áp và thử kín: Mở nguồn chậm, kiểm tra rò rỉ bằng dung dịch hoặc thiết bị chuyên dụng; tuyệt đối không dùng lửa.
Cài đặt và bàn giao: Chỉnh P2 khi có lưu lượng, kiểm tra áp tĩnh/động; ghi part number, P1/P2, kết quả thử kín và lịch kiểm tra.
Cảnh báo an toàn
LPG rất dễ cháy và nặng hơn không khí; khu vực lắp phải thông gió, kiểm soát nguồn lửa, đáp ứng PCCC và không vận hành ngoài P1/P2 đã công bố.
Chỉ người có chuyên môn được thao tác; không bịt vent hoặc đặt gần hố rãnh, nguồn nhiệt, nguồn lửa. Khi rò rỉ hay áp suất bất thường, phải cô lập và kiểm tra.
